◎产品说明
2路百兆电口+1路百兆FX光口工业级以太网交换机，支持2个10Base-T/100Base-TX电口和1个100Base-X光口。产品符合FCC、CE、ROHS标准。PY-E1002-SC/A系列交换机具有-35℃～75℃的工作温度，具有超强的坚固度能适应各种严苛环境，也可以非常方便的安置在空间紧凑的控制箱中。导轨的安装特性、宽温操作及拥有IP40防护等级的外壳及LED指示灯，使PY-E1002-SC/A成为一个即插即用的工业级设备，为用户的以太网设备联网提供可靠、便捷的解决方案。
◎产品特性
●采用优质的光电一体化模块提供良好的光特性和电气特性
●保证数据传输可靠，工作寿命长
●支持全双工或半双工模式，并带有自动协商能力
●网口支持全自动交叉识别
●内带存储转发机制，支持多种协议
●符合工业级运营标准，平均无故障工作在30万小时以上
●工作电源：DC 12-52V 提供反接保护
●使用SC/FC/ST/SFP光纤接口
●雷击浪涌冲击防护(电源)：5000A(8/20μs)

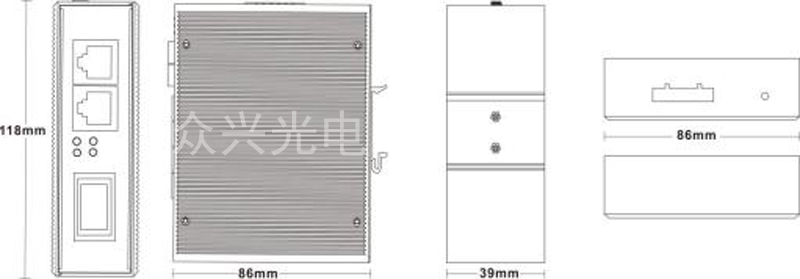

◎产品外观尺寸
长x宽x高 (mm)： 118 x 86x 39mm

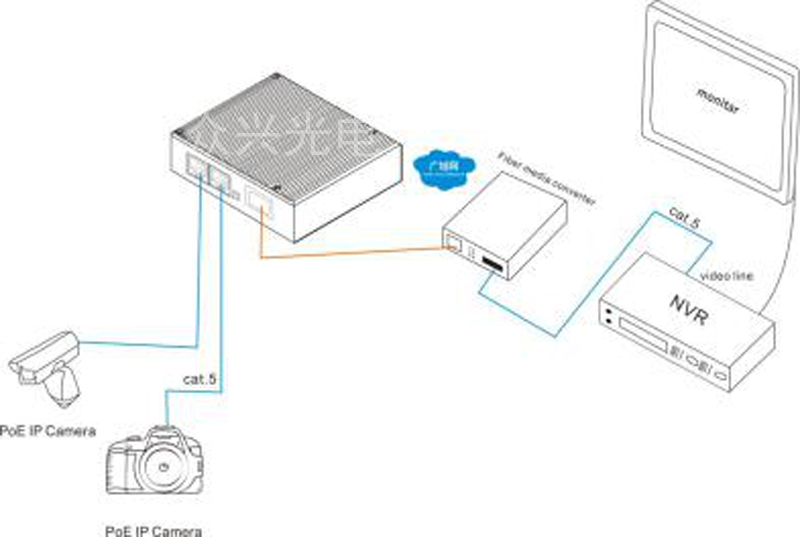

◎产品应用示意图
◎订购型号信息
|
型号 |
描述 |
|
|
RL12F-SC2 |
1个百兆光+2个百兆电、SC接口、多模双纤、2公里、导轨式、DC12-52V供电-宽温（-35℃-75℃）-CE-RoHS-FCC-公安部检验报告-工信部入网许可证 |
|
|
RL12F-SC20 |
1个百兆光+2个百兆电、SC接口、单模双纤、20公里、导轨式、DC12-52V供电-宽温（-35℃-75℃）-CE-RoHS-FCC-公安部检验报告-工信部入网许可证 |
|
|
RL12F-SC20A/B |
1个百兆光+2个百兆电、SC接口、单模单纤、20公里、导轨式、DC12-52V供电-宽温（-35℃-75℃）-CE-RoHS-FCC-公安部检验报告-工信部入网许可证 |
|
|
RL12F-FC2 |
1个百兆光+2个百兆电、FC接口、多模双纤、2公里、导轨式、DC12-52V供电-宽温（-35℃-75℃）-CE-RoHS-FCC-公安部检验报告-工信部入网许可证 |
|
|
RL12F-FC20 |
1个百兆光+2个百兆电、FC接口、单模双纤、20公里、导轨式、DC12-52V供电-宽温（-35℃-75℃）-CE-RoHS-FCC-公安部检验报告-工信部入网许可证 |
|
|
RL12F-FC20A/B |
1个百兆光+2个百兆电、FC接口、单模单纤、20公里、导轨式、DC12-52V供电-宽温（-35℃-75℃）-CE-RoHS-FCC-公安部检验报告-工信部入网许可证 |
|
|
RL12F-ST2 |
1个百兆光+2个百兆电、ST接口、多模双纤、2公里、导轨式、DC12-52V供电-宽温（-35℃-75℃）-CE-RoHS-FCC-公安部检验报告-工信部入网许可证 |
|
|
RL12F-ST20 |
1个百兆光+2个百兆电、ST接口、单模双纤、20公里、导轨式、DC12-52V供电-宽温（-35℃-75℃）-CE-RoHS-FCC-公安部检验报告-工信部入网许可证 |
|
|
RL12F-ST20A/B |
1个百兆光+2个百兆电、ST接口、单模单纤、20公里、导轨式、DC12-52V供电-宽温（-35℃-75℃）-CE-RoHS-FCC-公安部检验报告-工信部入网许可证 |
|
|
RL12F-SFP |
1个百兆光+2个百兆电、SFP接口（不含光模块）、导轨式、DC12-52V供电-宽温（-35℃-75℃）-CE-RoHS-FCC-公安部检验报告-工信部入网许可证 |
|
|
电源适配器 |
5121-DC |
12V/1A，适用于非POE工业交换机产品系列。 |
|
5241-DC |
24V/1A，适用于非POE工业交换机产品系列。 |
|
|
5521-DC |
52V/1A，适用于1端口内POE供电和非POE工业交换机产品系列 |
|
